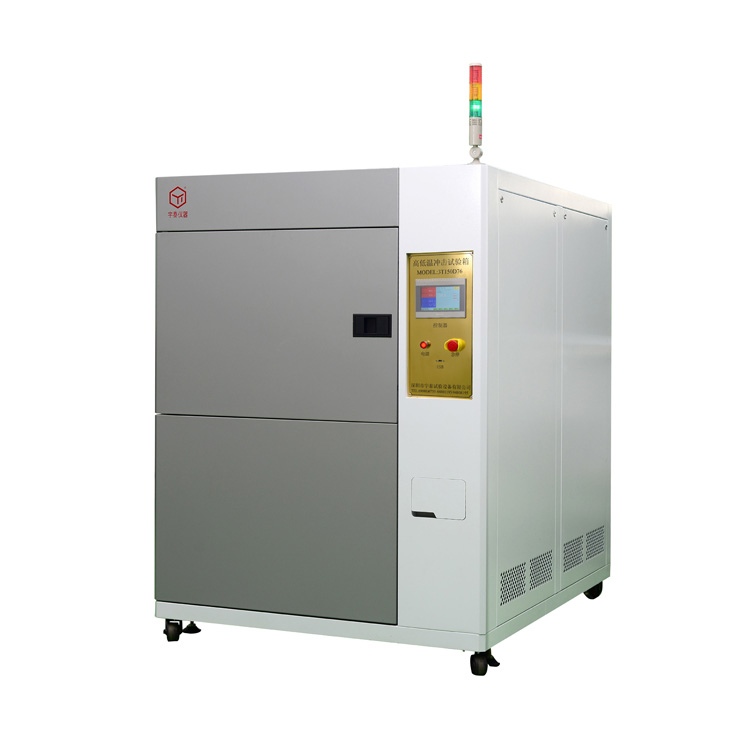

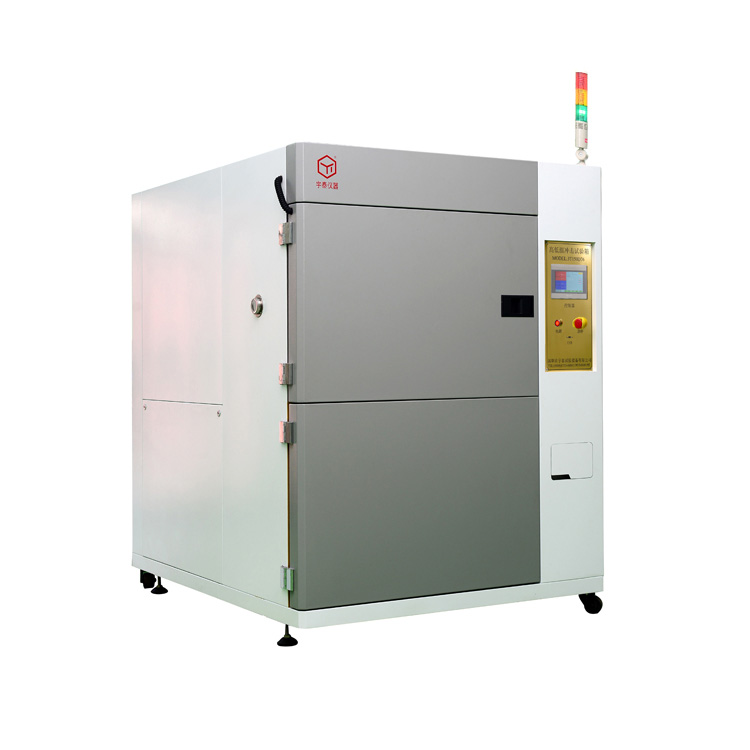

3T三箱式
型號/系列：3T150D4G
產品概述：

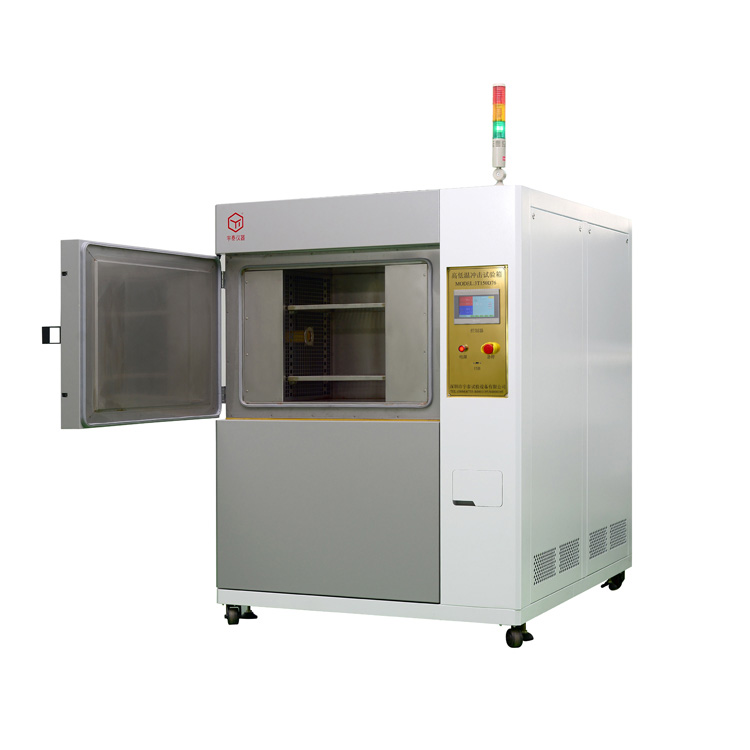

1.三箱式結構：測試區（待測產品固定）和兩個蓄溫箱（超低溫箱&高溫箱）。
2.蓄溫箱通過自動風門開/關瞬間為測試區輸送冷熱空氣，達到溫度瞬間變化。
3.沖擊試驗過程中自動除霜（無須停機除霜，保障沖擊試驗連續性)。
4.高低溫轉換（溫度沖擊）時間：≤5min(可調）
5.蓄溫溫度控制范圍：-70℃~+200℃
6.沖擊試驗溫度范圍：-40℃~+150℃。

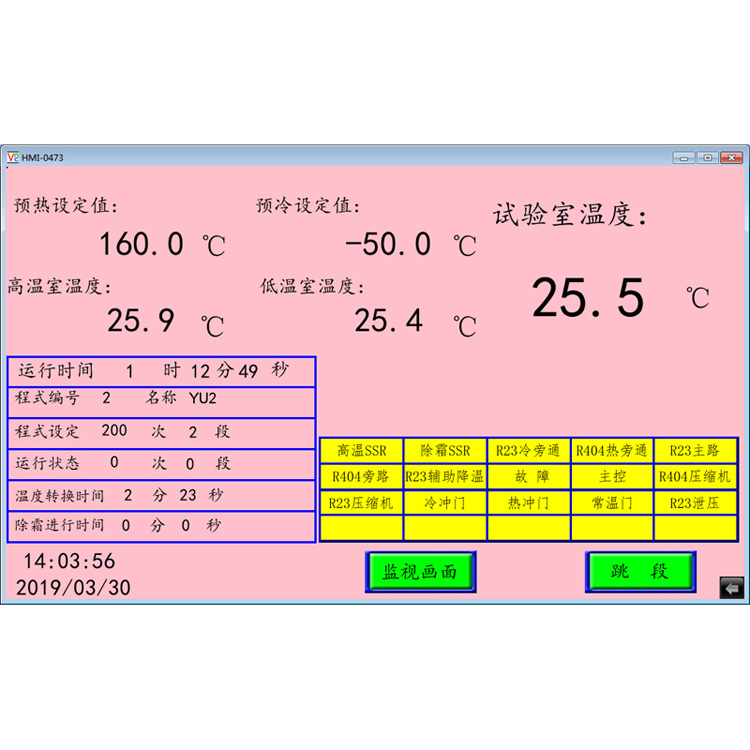

7.智能控制：三菱PLC+YUTAI智能控制程序+10寸觸摸屏，程序可根據需求進行二次開發。

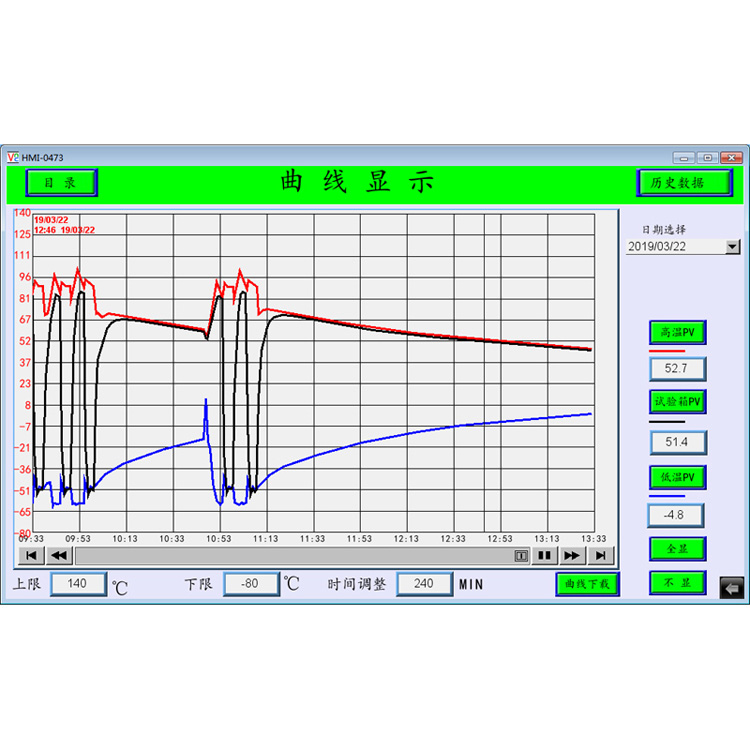

8.歷史記錄、試驗曲線按需要設置、調取、輸出（Excel、csv格式或dtl.曲線圖形）。
9.精密傳感器：溫度、壓力、流量、電流傳感器，擴展性強，支持集中控制、手機APP監控、MES系統聯接。
10.安全可靠：30+保護功能部件（3種報警模式，5系統/7類保護措施）。
11.節能省電：冷端PID智能控制，加熱作功組件分組獨立控制。
1. 工作室尺寸：500*600*500mm（寬高深）。
2. 標稱容積：150L
3. 外形尺寸：1500*1960*1900mm（寬高深）。
4. 溫度能力范圍：-70℃~+200℃。
5. 低溫箱溫度控制范圍：0℃~-70℃。
6. 高溫箱溫度控制范圍：+50℃~200℃。
7. 測試區曝露溫度范圍：-40℃~+150℃。
8. 低溫箱降溫速率：≥2.0℃/min(常溫→-70≤50min)。
9. 高溫箱升溫速率：≥6.0℃/min（常溫→+150℃≤25min)。
10. 低溫箱升溫速率：≥3.0℃/min。
11. 溫度解釋度：0.1℃。
12. 溫度波動度：≤±0.5℃（測試區中心點）。
13. 溫度均勻度：≤±2.0℃（溫度穩定30min)。
14. 溫度偏差：≤±2.0℃（溫度穩定30min)。
15. 溫度恢復時間：≤5min。
16. 恢復條件：高溫曝露時間≥30min，低溫曝露時間≥30min，常溫曝露時間≥5min,標準試樣，規定電源。
17. 以上技術規格參數均在標準條件下測得,標準測試條件如下：
1）環境溫度：0~25℃。
2）相對濕度：≤85%R.H。
3）標準試樣：≤5kg鋁錠，無有源濕熱負載。
4）測試點（傳感器位置）：測試區幾何中心位置。
5）冷卻水：水溫≤28℃，進出水壓差≥0.2MPa（水冷型）。
18. 額定功率：29.3kw,380V±10%,50HZ,3P+G+N。
19. 恒溫運行功率：約7.9kw。
20. 冷卻方式：標配水冷（可訂制風冷，下單時說明）。
|
序號 |
技術項目 |
技術規格說明 |
|
1. |
制冷方式： |
機械壓縮二元復疊制冷方式。 |
|
2. |
制冷壓縮機： |
進口“法國泰康”壓縮機。 配避震管：用于減緩壓縮機震動。 |
|
3. |
冷凝方式 |
標配：水冷冷凝器。 冷卻水塔或冷凍水裝置由客戶自備。 裝備有冷卻水流量自動調節裝置，節能效果非常明顯。 比風冷型節能省電，同時噪音更低，主要元器件（如壓縮機等）性能更穩定、使用壽命更長。 *因涉及物業管理及空中作業等，冷卻水塔安裝建議客戶自行安裝。 *如無條件安裝冷卻水塔的可選擇風冷冷凝器方式降溫冷凝。 |
|
4. |
蒸發器： |
翅片換熱器，套管式。 |
|
5. |
節流裝置： |
電子膨脹閥，步進電機驅動，用于制冷系統節流制冷，配閥芯、納子。 |
|
6. |
制冷劑: |
R404a/R23（臭氧耗損指數均為0）。 |
|
7. |
冷凍干燥過濾器： |
用于過濾制冷系統制冷劑中雜質與油污。 |
|
8. |
制冷系統保護： |
壓縮機超壓、超溫、過載過流保護。 |
|
序號 |
保護裝置 |
備注 |
|
1) |
漏電保護： |
獨立空氣開關，安全接地，避免觸電危險，保障操作人員人身安全。 |
|
2) |
相序保護： |
相序保護器，防止電源缺相。 |
|
3) |
系統互鎖： |
循環風機與加熱系統互鎖，循環風機未工作時，加熱系統無法運行。 |
|
4) |
壓縮機過載保護： |
配置熱繼電器（過流繼電器）加裝保護開關，防止壓縮機過載、過流，當壓縮機工作在過載過流狀態時，停機并報警。 |
|
5) |
壓縮機超壓保護： |
配置壓力傳感器，當壓縮機吸、排氣壓力超過設定值時，停機并報警。 |
|
6) |
壓縮機超溫保護： |
配置溫度傳感器，當壓縮機因作功，溫度超過設定值時，停機并報警。 |
|
7) |
壓縮機超溫保護： |
冷卻水供水欠壓、水溫過高保護（水冷型）。 |
|
8) |
加熱組件過流保護： |
配置熱繼電器（過流繼電器），同時加裝保護開關，防止加熱組件過載、過流；當加熱組件工作在過載、過流狀態時，停機并報警。 |
|
9) |
測試區超溫保護： |
配置獨立的超溫保護器，實時顯示測試區溫度，溫度超上限聲光報警并切斷儀器電源。 |
|
10) |
試驗箱&電控柜超溫保護： |
控制系統內置溫度控制模塊，當箱體溫度超過用戶設定值時，試樣電源自動斷電功能停機并報警設備出廠時已由廠家設定好）。 |
|
11) |
箱門防呆裝置： |
試驗箱門開門(運行中)提示報警。 |
|
12) |
急停保護： |
配備急停按鈕，緊急情況下按下后停止設備運行，急停按鈕加裝保護套，防止誤碰誤操作。 |
|
序號 |
技術項目 |
技術規格說明 |
|
1) |
控制系統型號: |
YUTAI V3.0高低溫沖擊試驗箱控制系統軟件 |
|
2) |
專利證書號： |
2014SR192461。 |
|
3) |
顯示器: |
10寸,1024×768點陣。 |
|
4) |
主要功能： |
1、試驗控制功能（輸入、顯示、輸出）。 2、試驗溫度、時間、歷史曲線記錄。 3、程序自由編寫功能。 4、存儲功能(可記錄、儲存試驗程序、曲線等數據） 。 5、USB下載功能，網絡連接用于傳輸、監控功能（如接入MES系統等）。 6、支持RS232,R485,TCP/IP等協議、接口。 |
|
5) |
運行方式: |
支持程序模式&定值模式。 |
|
6) |
設定方式: |
摸屏點擊、手寫輸入，支持中英文輸入。 |
|
7) |
程序容量 |
可編輯程序:共150組程序。 ******容量：255組。 試驗段數：3段（低溫、常溫、高溫）。 |
|
序號 |
功能系統 |
配件名稱 |
品牌 |
|
1 |
箱體結構 |
三箱沖擊箱箱體 |
中國YUTAI |
|
2 |
制冷系統 |
壓縮機 |
法國泰康 |
|
3 |
制冷系統 |
熱交換器（板換） |
中國YUTAI |
|
4 |
制冷系統 |
蒸發器 |
中國YUTAI |
|
5 |
制冷系統 |
水冷冷凝器 |
中國YUTAI |
|
6 |
制冷系統 |
冷凍干燥過濾器 |
丹麥丹佛斯 |
|
7 |
制冷系統 |
固態繼電器 |
瑞士佳樂 |
|
8 |
制冷系統 |
發熱組件 |
中國YUTAI |
|
9 |
制冷系統 |
交流接觸器 |
法國施耐德 |
|
10 |
制冷系統 |
制冷劑R404A |
美國杜邦 |
|
11 |
制冷系統 |
制冷劑R23 |
美國杜邦 |
|
12 |
制冷系統 |
針閥 |
丹麥丹佛斯 |
|
13 |
制冷系統 |
避震管 |
美國帕利斯 |
|
14 |
制冷系統 |
壓力傳感器 |
德國小精靈 |
|
15 |
制冷系統 |
視液鏡 |
丹麥丹佛斯 |
|
16 |
制冷系統 |
膨脹閥 |
丹麥丹佛斯 |
|
17 |
制冷系統 |
膨脹閥閥芯 |
丹麥丹佛斯 |
|
18 |
制冷系統 |
球閥 |
丹麥丹佛斯 |
|
19 |
制冷系統 |
斷路器 |
瑞典ABB |
|
20 |
制冷系統 |
電磁閥（含線圈） |
美國SPORLAND |
|
21 |
制冷系統 |
電磁閥（含線圈） |
美國SPORLAND |
|
22 |
制冷系統 |
快開電磁閥（含線圈） |
美國SPORLAND |
|
23 |
制冷系統 |
熱氣旁通閥 |
美國SPORLAND |
|
24 |
制冷系統 |
膨脹閥 |
丹麥丹佛斯 |
|
25 |
制冷系統 |
油分 |
美國艾默生 |
|
26 |
加熱系統 |
發熱組件 |
中國YUTAI |
|
27 |
加熱系統 |
固態繼電器 |
瑞士佳樂 |
|
28 |
加熱系統 |
交流接觸器 |
法國施耐德 |
|
29 |
加熱系統 |
斷路器 |
瑞典ABB |
|
30 |
空氣循環 |
氣動電磁閥 |
臺灣亞德克 |
|
31 |
空氣循環 |
長軸電機 |
中國YUTAI |
|
32 |
空氣循環 |
不銹鋼風輪 |
中國YUTAI |
|
33 |
空氣循環 |
交流接觸器 |
法國施耐德 |
|
34 |
控制系統 |
溫度傳感器 |
中國YUTAI |
|
35 |
控制系統 |
PLC |
日本三菱 |
|
36 |
控制系統 |
擴展模塊 |
日本三菱 |
|
37 |
控制系統 |
擴展模塊 |
日本三菱 |
|
38 |
控制系統 |
擴展模塊 |
日本三菱 |
|
39 |
控制系統 |
擴展模塊連接器 |
日本三菱 |
|
40 |
控制系統 |
觸摸屏 |
臺灣威綸通 |
|
41 |
控制系統 |
急停開關 |
法國施耐德 |
|
42 |
控制系統 |
中間繼電器 |
日本歐姆龍 |
|
43 |
控制系統 |
浪涌抑制器/交流接觸器輔助模塊 |
法國施耐德 |
|
44 |
控制系統 |
壓力變送器 |
德國小精靈 |
|
45 |
控制系統 |
按鈕開關 |
法國施耐德 |
|
46 |
安全保護 |
漏電開關 |
瑞典ABB |
|
47 |
安全保護 |
相序保護器 |
瑞士佳樂 |
|
48 |
安全保護 |
斷路器 |
瑞典ABB |
|
49 |
安全保護 |
熱繼電器 |
法國施耐德 |
|
50 |
安全保護 |
熱繼電器 |
德國西門子 |
|
51 |
電工輔助 |
回拉式彈簧端子 |
德國菲尼克斯 |
|
52 |
電工輔助 |
電線 |
金龍羽 |
|
53 |
電工輔助 |
接線排 |
日本IDEC |
