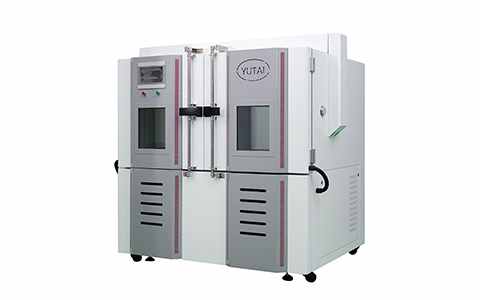

今天我想說的是關于深圳冷熱沖擊試驗箱的一些信息。請耐心閱讀！下面小編就來談?wù)劺錈釠_擊試驗箱的電路檢測方法，希望對大家有所幫助


1.電路圖分析：

電流檢測電路主要用于檢測冷熱沖擊試驗機壓縮機的工作電流。對于冷熱沖擊試驗機的壓縮機，電流過大或過小，設置維修電路對壓縮機進行維修。電路中， D4為整流二極管， D7為箝位二極管，主芯片管腳輸入電平高，箝位為 5 。7V， C9是濾波電容


II的工作原理深圳冷熱沖擊試驗箱：

試驗機壓縮機工作時，在感應線圈 A和B兩端感應相應的電壓。經過 D4整流和 C9濾波后，通過 R10將信號輸入主芯片 （26 ）引腳，監視壓縮機電流的變化



，當壓縮機工作電流增大時，a、B端感應電壓相應增大，經過整流濾波后，主芯片 （26 ）管腳的輸入電壓也隨之升高。當芯片 （26）引腳的輸入電壓過高時，芯片可以確認壓縮機電路的工作電流過高，然后切斷壓縮機的電源以維持壓縮機。一般來說，當工作電流高于 13a時，電流檢測電路保持

3.電流檢測電路故障分析：感應線圈感應電壓有誤， D7發生故障并短路，導致主芯片（26）引腳電位升高，只是對電流判斷錯誤，導致關機

D4和C9濾芯在運行中損壞，電流檢測板失去維護功能


4.電流檢測電路驅動電路

1.在深圳冷熱沖擊試驗機測試箱的電氣控制中，主芯片處理各種輸入信號，控制其他電路驅動負載運行，完成空調的預約功能。驅動電路是對主芯片的輸出信號進行擴展，控制負載運行。驅動電路一般由IC2（ 2003 ）功率放大器、繼電器及相關元件組成

2.電流檢測電路、壓縮機驅動原理。主芯片的 （36 ）引腳輸出啟動控制信號，發送到IC2的 7引腳（ 2003 ）。內部電路將主芯片發送的驅動信號的電流放大，使一端與 + 12V相連的 RL3形成對地電路，繼電器線圈通電，向壓縮機提供 220V交流電源

以上都是小編的內容。謝謝你的耐心！想了解更多深圳冷熱沖擊試驗箱，歡迎來電咨詢，我們將為您詳細解答！
