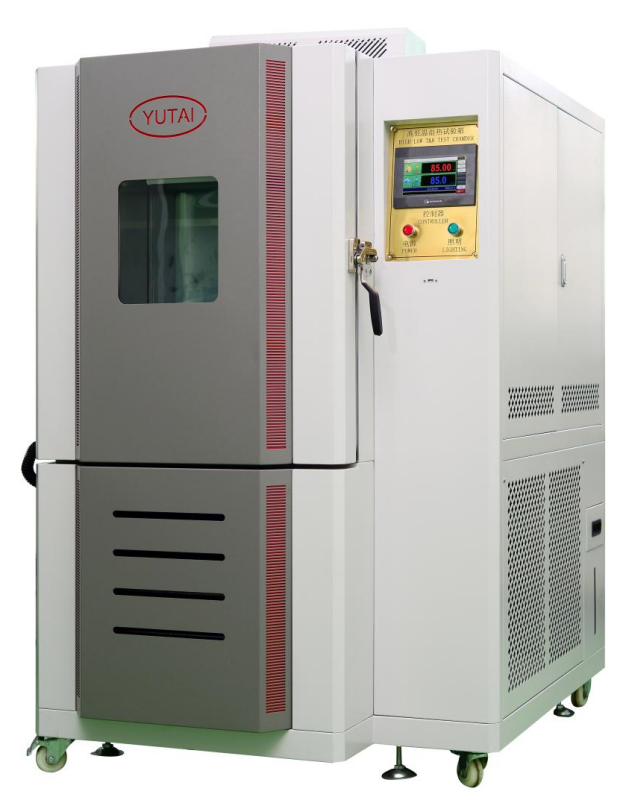

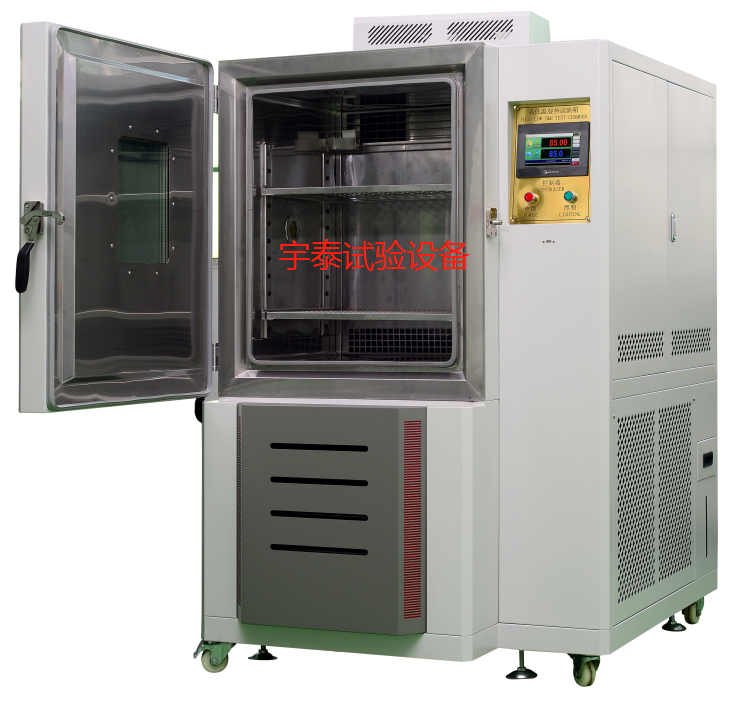

HT-ZW大負載溫濕試驗箱
大負載高低溫試驗箱
1、俗稱別名：大負載高低溫箱，大負載溫箱，大負載溫濕試驗箱。
2、模擬高溫、低溫、高低溫循環等惡劣環境(GB/T2423.1,GJB150.3)。
3、試驗負載：熱功率2kw，鋁錠50kg。
4、溫度范圍：-70℃～+165℃。
5、試驗溫度：-40℃～+150℃（或選購）。
在線咨詢 2、模擬高溫、低溫、高低溫循環等惡劣環境(GB/T2423.1,GJB150.3)。
3、試驗負載：熱功率2kw，鋁錠50kg。
4、溫度范圍：-70℃～+165℃。
5、試驗溫度：-40℃～+150℃（或選購）。
-
1、模擬高溫、低溫、高低溫循環等惡劣環境(GB/T2423.1,GJB150.3)。
2、試驗負載：熱功率2kw，鋁錠50kg（或選購）。
3、溫度范圍：-70℃～+165℃。
4、試驗溫度：-40℃～+150℃（或選購）。
5、供電電源：380V，50Hz，3P+G+N（三相五線制）。
6、壓縮機冷卻：標配水冷型冷凝器（客戶自備水塔/可選購風冷型-噪音大）
7、型號規格：
| 產品型號 | 內箱尺寸(寬高深) | 外形尺寸(寬高深) | 功率 | 重量 |
| HT225D40Z2W50 | 600*750*500mm | 800*1780*1430mm | 6kw | 300kg |
| HT408D40Z2W50 | 800*850*600mm | 1000*1880*1530mm | 9kw | 400kg |
| HT1000D40Z2W50 | 1000*1000*1000mm | 1200*1930*1940mm | 11kw | 620kg |
-
1、冷端智能控制技術：
1）控制系統采用pid智能控制技術，實現真正的節能目標。
2）防止壓縮機“液擊”，保證壓縮機的長期穩定。
3）防止壓縮機過熱。2、制冷方式：機械壓縮二元復疊制冷方式。
4）壓力控制技術。
3、制冷壓縮機：進口“法國泰康”壓縮機，雙級。
4、冷凝方式：標配風冷，可選購水冷型。
5、蒸發器：翅片換熱器，套管式。
6、節流裝置：電子膨脹閥，用于制冷系統節流制冷，配閥芯、納子。
7、制冷劑 ：R404a/R23（臭氧耗損指數均為 0）。
8、冷凍干燥過濾器：用于過濾制冷系統制冷劑中雜質與油污。
9、制冷系統保護：
1）壓縮機超壓、超溫、過載、過流保護。
2）配避震管：用于減緩壓縮機震動。
-
1、漏電保護：獨立空氣開關，安全接地，避免觸電危險，保障操作人員人身安全。
2、相序保護：相序保護器，防止電源缺相。
3、系統互鎖：循環風機與加熱系統、加濕系統互鎖，循環風機未工作時，加熱或加濕系統無法運行。
4、壓縮機過載保護：配置熱繼電器（過流繼電器）防止壓縮機過載、過流，當壓縮機工作在過載過流狀態時，停機并報警。
5、壓縮機超壓保護：配置壓力傳感器，當壓縮機吸、排氣壓力超過設定值時，停機并報警。
6、壓縮機超溫保護：配置溫度傳感器，當壓縮機因作功，溫度超過設定值時，停機并報警。
7、冷卻水供水欠壓、水溫過高保護。
8、加熱組件過流保護：配置熱繼電器，防止加熱組件過載、過流；當加熱組件工作在過載過流狀態時，停機并報警。
9、加濕組件過流保護：配置熱繼電器，同時加裝電機保護開關，防止加濕組件過載、過流；當加濕組件工作在過載過流狀態時，停機并報警。
10、加濕器防干燒保護：防干焚裝置，液位開關控制。
11、測試區超溫保護：配置獨立的超溫保護器，實時顯示測試區溫度，溫度超上限聲光報警并切斷儀器電源。
12、試驗箱&電控柜超溫保護：控制系統內置溫度控制模塊，當箱體溫度超過用戶設定值時，試樣電源自動斷電功能停機并報警設備出廠時已由廠家設定好。
13、觀察窗超溫保護：控制系統內置溫度控制模塊，當試驗箱觀察窗溫度超過用戶設定值時，停機并報警。
14、箱門防呆裝置：試驗箱門開門(運行中)提示報警 。
15、急停保護：配備急停按鈕，緊急情況下按下后停止設備運行，急停按鈕加裝保護套，防止誤碰誤操作。
-
1、軟件著作權：
1）高低溫濕熱試驗箱控制系統 2019SR0254738。
2）試驗箱集中控制系統 2019SR0254745。
3）試驗設備遠程監控系統 2017SR736783。
2、控制功能：程度可編寫、導入、輸出。
3、運行方式：PLC程序方式、定值方式、定時啟動和停機。
4、顯示器：臺灣威綸通（或昆侖通泰）TFT真彩LCD顯示屏。
5、語言：中文簡體顯示。
6、顯示：
1）溫濕度設定值(SV)，實際(PV) 值。
2）執行程序號碼、段次、段運行時間及循環次數，運轉時間顯示。
3）歷史圖形曲線；定值或程序動作狀態顯示。
4）故障自動提示、且有相應解決方法提示。
7、程序控制：YUTAI自主研發PLC控制程序，執行PLC:日本三菱。
8、資料記錄方式：
1）具有帶電池保護的 RAM, 128M。
2）可保存設備的設定值、采樣值及采樣時刻的時間。
3）曲線記錄周期可設定 30～180 sec。
4）******記憶儲存:連續存儲 90天歷史曲線/歷史數據
(當采樣時間設定為 1min時)。
5）無連續使用時，數據可以保存長達 10年以上。
9、顯示分辨率：溫度 0.01℃，濕度 0.1%R.H，時間：1min。
10、程序容量：
1）******100 組。
2）1組程序由1～99 段次組成。
3）每段循環******可達 999 次。
4）程序間可設定聯接使用。
5）程序時間可設 1 分鐘～999 小時。
11、上下限設定：可根據設備的溫度工作范圍調整。
12、輸入方式： PT100 鉑電阻、PID 控制。
13、通訊功能：
1）可連接計算機顯示曲線,數據采集。
2）可作為監控及遙控系統。
3）可做多臺機器同步控制。
4）標配TCP-IP協議接口、RS-232、USB接口。
5）可選配 R485 接口。
14、Ｕ盤儲存：
1）可插 1G-256G U 盤下載歷史曲線,歷史數據,控制系統參數。
2）具有可熱插拔功能。
15、斷電記憶功能：可設定斷電恢復模式為“熱起/冷起/停止”。
16、預約開機功能：可隨意設定開機時間,打開電源后時間到達設定值，機臺自動運行。
17、軟件運行環境：簡體中文 Windows XP 或簡體中文 Windows 7/WIN10操作系統。
18、網絡連接：可通過專業軟件連接至以太網,通過網絡可以做遠程控制及 遠程協助,也可以通過網絡采集試驗數據,可同時控制多臺機器。
19、手機 APP：支持手機 APP 功能,實現遠程監控（選購）。
20、開放軟件功能：
1）支持第三方上位發送代碼控制設備啟動、停止、記錄數據功能。
2）控制器提供功能代碼，用戶自行編輯上位機軟件程序。
3）可實現統一監控和控制功能。
21、輸出控制方式：
1）抗積分飽和 PID BTC 平衡調溫控制方式。
2）時間和周期可根據用戶標準需要自行設定。
22、附屬功能：
1）故障報警及原因、處理提示功能。
2）斷電保護功能。
3）上限溫度保護功能。
4）日歷定時功能(自動啟動及自動停止運行) 。
5）自診斷功能。
23、加熱控制方式：
1）溫度控制器根據設定溫度及箱內溫度傳感器傳輸信號發送指令。
2）通過邏輯電路調節控制 SSR 控制模塊控制加熱器輸出量。
3）工作可靠，無觸點、無火花、壽命長、無噪聲，無電磁干擾。
4）開關速度快，抗干擾能力強。
5）且體積小，耐振動、耐沖擊，防爆、防潮、防腐蝕。
6）以微小的控制信號達到直接驅動大電流負載的控制方式。
-
1、箱體：內SUS304,外烤漆，中國YUTAI，1臺。
2、試驗控制軟件：自主研發，專利號2019SR0254738，中國YUTAI，1套。
3、PLC：自主研發集成式PLC控制器，中國YUTAI，1套。
4、PLC模塊：自主研發集成I/O板，中國YUTAI，1套。
5、觸摸屏：7寸觸摸屏，帶USB，臺灣威綸通或昆侖通泰，1套。
6、溫度傳感器：PT100，美國歐米茄，2套。
7、濕度傳感器（選購）：美國歐米加PT100+氣象紗布+濕度感應盒，1套。
8、壓縮機：用于制冷降溫，低壓螺口，德國比澤爾或博客，2套。
9、冷凍電磁閥：3/8，含線圈，ODF，丹麥丹佛斯，2套。
10、球閥：12S，丹麥丹佛斯，2套。
11、針閥：管徑6.35，管長90，丹麥丹佛斯，2支。
12、干燥過濾器：過濾制冷系統制冷劑中水份，焊口，丹麥丹佛斯，2套。
13、制冷劑：R23/R404a，美國杜邦，1批。
14、蒸發器：翅片式，用于熱能轉換，1套。
15、冷凝器：翅片管式換熱器，1套。
16、銅管：9.52*0.8，日本科威，1批。
17、毛細管：用于冷凝器液體節流，日本科威，1批。
18、發熱架：用于加熱升溫，220V，YUTAI，1套。
19、長軸電機：用于空氣循環，2套。
20、風輪：不銹鋼，AB向，用于空氣循環，2套。
21、漏電開關：用于漏電保護，瑞典ABB，1套。
22、斷路器：3P/60A，瑞典ABB，2套。
23、固態繼電器：SSR，瑞士佳樂，2套。
24、熱繼電器：用于作功元器件通斷，法國施耐德，3套，A00174。
25、交流接觸器：主觸點3路；常開1組，常閉1組，法國施耐德，3套。
26、按鈕開關：用于電源開關，法國施耐德，1套。
27、按鈕開關：紅綠色，法國施耐德，1套。
28、相序保護器：AC380V，中國正泰，1套。
29、超溫保護器：0-300℃，250V，旋扭型，韓國彩虹，2套。
30、電纜線：用于主電源引線，中國金龍羽，1批。
31、電線：用于元器件引線，中國金龍羽，1批。
32、文件資料：操作手冊（含原理圖、電路圖、保修卡、合格證）1 份。
